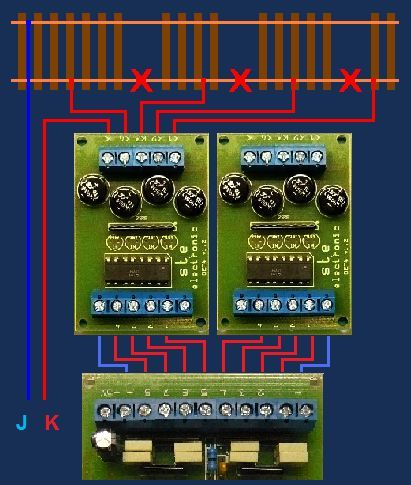

Zapojení modulu pro detekci obsazení:

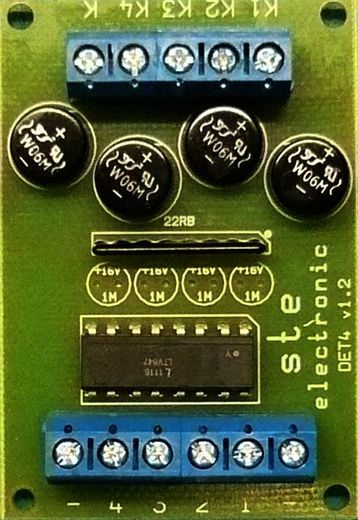

Modul obsahuje čtyřkanálový detektor proudu, přes který se zapojuje jeden pól napájení DCC. Přítomností lokomotivy, nebo vozů s osvětlením, nebo s dvojkolími natřenými odporovým lakem dojde k odběru proudu v napájeném úseku přes detektor a sepne se odpovídající výstup, opatřený optočlenem.
Výstup v aktivním stavu spíná proti pólu „-„.

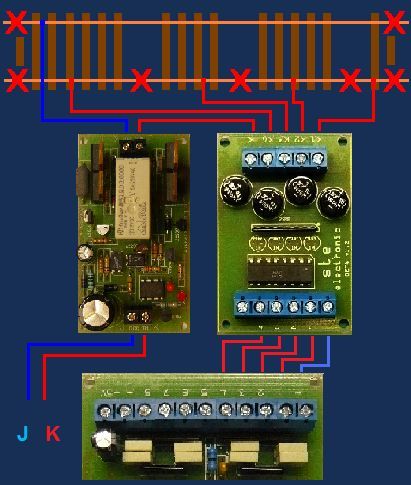

Zapojení při použití reverzního modulu:



Protože má modul pro všechny čtyři kanály společný vstup, při použití reverzního modulu musí být všechny detekované úseky v prostoru smyčky, nebo se musí nechal nezapojené, nelze je využít mimo smyčku.

  Detektor reaguje na proud menší, než 1,5mA.

 Modul lze použít i s LDT RS-16, nebo LENZ LR101, v principu se všemi obvody, které mají společný pól „-„.

  Technické údaje:

Napájecí napětí:                                   DCC max. 25V
Detekovaný proud:                                < 1,5 mA
Spínaný pól:                                           -
Rozměry:                                                55 x 45 mm
