Pro objednávku je třeba specifikovat barvu !

00light (normální)

                045 R light DCC Y - Yellow - žlutá

                045 R light DCC W - White - bílá

                045 R light DCC WW - Warm White - teplá bílá





 Osvětlení WW jsou osazeny směsí LED diod Warm White a Sunny White, rozdíly v "teplotě" bílé barvy nejsou vadou výrobku.



Připojení modulu:






Vodiče pro připojrní modulu jsou součástí dodávky a jsou již vyvedeny z plošného spoje.



Základní vlastnosti modulu:



Modul je určen pro osvětlení osobních vozů ROCO 1:100. Použití do vozů dalších výrobců je možné, ale tento manuál se nezabývá zástavbou do nich. Je určen pro provoz DCC.

 Na modulu je 9 LED diod osvětlujících interiér vozu a kondenzátory, které eliminují krátkodobé výpadky v napájení.

 Pojezd vozu je třeba vybavit vhodným snímáním proudu, které není součástí dodávky. Pro většinu vozů jsou vhodné snímací kontakty 050 2SK1-HO.

 Modul je vybaven přívodními vodiči a je připraven na připojení koncového osvětlení.
Na výstupu pro koncové osvětlení je napětí 5V.

 Koncové osvětlení musí být vybaveno ochranným rezistorem!

 Montáž do vozů ROCO:




 Vagón rozebereme, vyjmeme pojezdy, do kterých vložíme snímací kontakty, z karosérie vyjmeme interiér a oddělíme střechu.




Osvětlení posadíme na karosérii do prostoru střechy, LED diody jsou v ose. Vývody protáhneme připravenými otvory v podlaze.






Do prostoru pojezdu vytáhneme asi 2cm vodičů.









 Z kontaktů odstřihneme „křídla“ a do podvozku nasuneme přednapružené snímací kontakty,nemusíme je nijak fixovat, drží za výstupky samy.






Připravené vývody ohneme zpět a připájíme kapkou cínu ve střední části.

 Hotový podvozek, ten samý postup použijeme na druhý podvozek, jen dáme pozor, aby izolovaná dvojkolí byla na obou podvozcích stejně a na pojezdech opačně, aby jsme snímání měli z obou kolejí a nezpůsobili zkrat.






Potom povytáhneme přebytečné délky přívodních vodičů z prostoru pojezdu do prostoru pod střechu. Usadíme plošný spoj na střed vozu.

 Modul nemusíme nijak fixovat, stačí mírně nadzvednout kondenzátory na spoji a zaklapnout zpět střechu, která modul sama drží na středu.

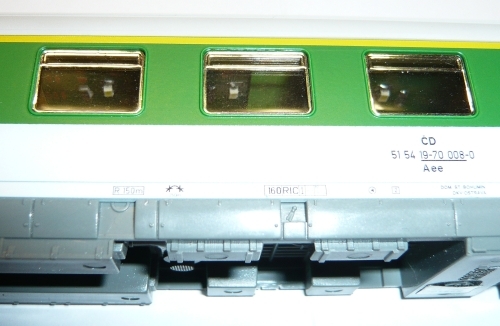

Pohledem zespoda do vozu můžeme zkontrolovat pozici osvětlení ve voze.
Zástavba osvětlení je otázkou několika minut.

  Dekodér využívá „lokomotivní adresy“ a pro ovládání lze použít libovolné tlačítko funkce (F1-F12). Nelze nastavit tlačítko osvětlení (*). Například adr. 3 F1, nebo adr. 3 F9 atd.



Toho lze využít pro ovládání vozů v celém vlaku najednou, nebo postupně.
Například adresa lokomotivy je 3 a využíváme F1 až F4 např. na zvuk, všechny vozy nastavíme na adresu 3 a F5. Potom F5 spíná osvětlení v celém vlaku.



Nebo nastavíme vozy na 1. – adresa 3, F5, 2. – adresa 3, F6, 3. – adresa 3, F7 atd....



Pak budeme každý vagón zapínat jinou funkční klávesou (F5, F6, F7...).



Nastavení DCC adresy:



Uvedeme dekodér do programovacího režimu (tlačítkem, nebo magnetem), dekodér světla rychle zablikají a poté blikají pomalu, dekodér čeká na zadání adresy.



Navolíme lokomotivní adresu v rozsahu 1 – 9999 a stiskneme funkční
klávesu F1 – F12, kterou chceme světla ovládat. Po stisku F klávesy světla svítí stále, dekodér je naprogramován a světla můžeme touto klávesou vypnout. Dekodér si nastavení adresy zachová v paměti i po sundání z kolejí, nebo
vypnutí napájení.



Pokud napájení vypneme ve stavu, kdy světla svítí, po opětovném zapnutí napájení se osvětlení rozsvítí, dekodér si pamatuje poslední stav.





 Technické údaje:



Napájecí napětí:                                   DCC - NMRA kompatibilní 18/28 stupňů
                                                              ne 14/27 stupňů
Odběr proudu :                                    < 3mA
Rozsah adres :                                     1 - 9999, F1 - F12

Rozměry :                                             214x14,5x4,1mm bez kondenzátorů
                                                              214x14,5x10,7mm s kondenzátory
