Základní vlastnosti modulu:



Zapojení do obvodu pro jeden směr:

Modul využívá hojně publikované zapojení.
Modul je určen pro brždění a rozjezd v dělených úsecích pro kolejiště s analogovým provozem.
Modul lze provozovat na kolejištích s klasickým napájením, nebo napájených pulzním regulátorem.
Spínání modulu se provádí vypínačem, nebo kontaktem relé, čehož lze využít pro vazbu na stávající ovládání kolejiště.
Modul ovládá lokomotivy v jednom směru jízdy, pro opačný směr je úsek průjezdný.
Brzdná vzdálenost se nastavuje potenciometrem na desce modulu.
( Pro HO a napájení cca 8V lze nastavit vzdálenost 20 – 80 cm ).
Je vhodné nenastavovat zastavení až na konec úseku, aby zbylo dostatečné místo pro uplatnění rozjezdu lokomotivy.
V průjezdném směru lokomotiva nepatrně zpomalí, úbytkem napětí
cca 0,8Vna blokovací diodě pro průjezdný směr.

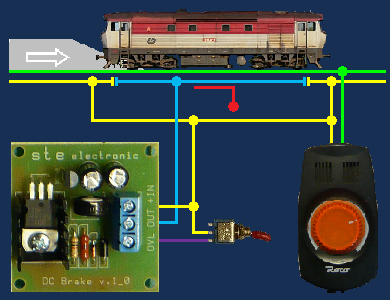

Spínač rozepnutý, lokomotiva zastaví.

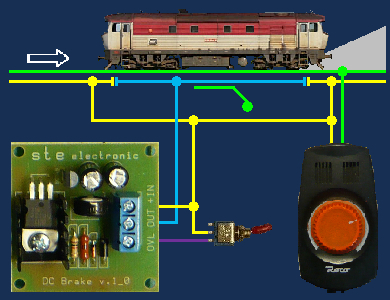

Po sepnutí spínače se lokomotiva rozjede.

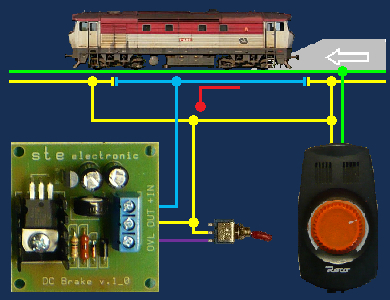

Zapojení do obvodu pro druhý směr:

 Pro řízení ve druhém směru prohodíme vodiče na svorkách +IN a OUT,
spínač je zapojen mezi svorky OVL a OUT.



Spínač rozepnutý, lokomotiva zastaví.



Po sepnutí spínače se lokomotiva rozjede.



 Technické údaje:



Napájení:                                          DC nebo impulzní zdroj 0-18V
                                                          (stejnosměrné)
Proudová zatížitelnost:                    max 4A
Ovládání:                                          přepínač, nebo volný kontakt relé
