Základní vlastnosti dekodéru:

 Modul je určen pro zobrazení polohy výhybek, stavu semaforů a dalších zařízení na ovládacím panelu. LED diody se nemusí zapojit přes externí ochranné rezistory, neboť tyto rezistory jsou integrovány na plošném spoji modulu.
Jsou zde rezistory 1kΩ, 0,25W.

Modul obsahuje 20 nezávislých výstupů, (2x10), kterým můžeme přidělit samostatnou adresu, potom spíná a rozpíná každý výstup zvlášť, nebo můžeme přidělit adresu pro stav "+" i pro stav "-",  výstupům potom přepínají např. podle stavu přestavení výhybky.

Protože není možná kombinace více výstupů, než dvou, můžeme u semaforů zobrazovat pouze základní stavy, což je červená/zelená, nebo bílá/modrá.

Výstup je vždy trvale sepnut a výstupy, která byly sepnuté před odpojením napájení, se po zapnutí automaticky aktivují - paměť posledního stavu.

Dekodér zabírá až 20 adres podle nastavení.

Nastavení adresy výstupů:

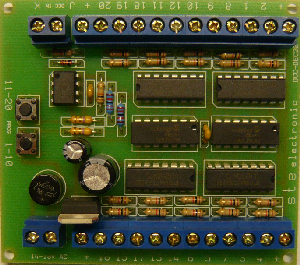

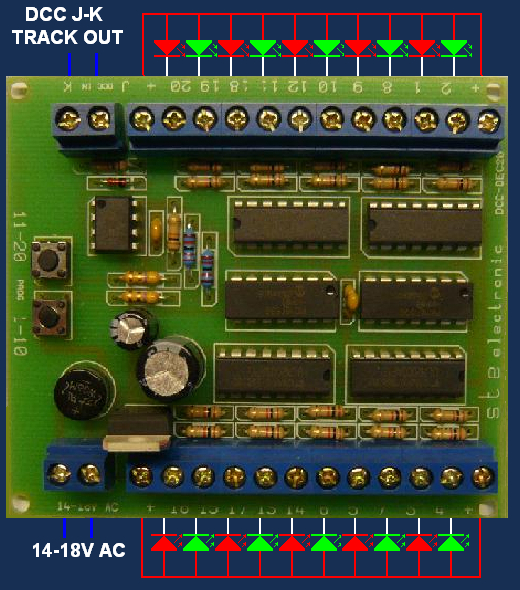

 Nastavení adresy dekodéru se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení, dcc signál a po připojení Led diod stiskněte programovací tlačítko, dioda na výstupu "1" začne blikat, pro zadání adresy vyšleme požadovanou adresu a Led dioda zhasne, začne blikat následující výstup. Po zadání všech 10ti adres přejde dekodér do pracovního režimu. Adresy pro výstupy 1-10 a 11-20 se programují zvlášť.

Změnu adresy lze provádět i při zapojení dekodéru v ovládacím panelu, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.

Tip:

 Můžeme kombinovat moduly DEC20,  DEC10, nebo 4.1DEC1 podle počtu potřebných výstupů.

 Modul DCC-DEC20 lze využít i ke spínání Led osvětlení, pokud vyhoví interní rezistory.

V tomto případě nedoporučuji zapojovat na 1 výstup více, než 2 svítidla.

Technické údaje:

Vstupní signál:                                     DCC - NMRA kompatibilní
Vstupní napětí:                                     14-18V AC (střídavé)
Výstupní napětí:                                   cca 20V DC (stejnosměrných) -                                                              společný + pól
Počet výstupů:                                      20
Proudová zatížitelnost:                         max 0,5A na jeden výstup
Celková zatížitelnost:                           max 1A celkem na dekodér
