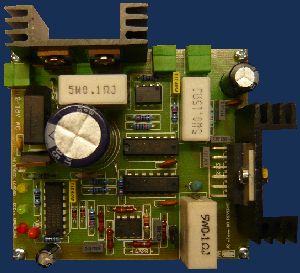

Základní popis:

Booster je schopen dodat proud až 4A. Je vybaven reverzační funkcí, kterou lze vyřadit z činnosti umístěním propojky (AMP).
Reverz se aktivuje při prouducca 3,2A.
Vstupní DCC signál je galvanicky oddělen vysokorychlostním optočlenem. Booster je osazen čtyřmi LED diodami signalizujícími stav.

LED červená „OVERLOAD" - aktivní při překročení výstupního
       proudu,nebo zkratu na výstupu. Při aktivaci ochrany není na
       výstupních svorkách DCC signál.Po odeznění zkratu, nebo
       poklesu proudu dojde automaticky ke zhasnutí LED
       a obnovení činnosti boosteru.

LED zelená „DCC ok" - svítí, je li na vstupu přítomen DCC signál.

LED žlutá „LOADED" - rozsvítí se při dosažení úrovně výstupního
       proudu pro reverzaci výstupního signálu.

LED oranžová „REVERSED" - svítí, pokud je polarita výstupního
       signálu opačná, než vstupního.

Reverzní nebo nereverzní provoz se volí umístěním propojky „AMP" . Pokud je propojka zasunuta v konektoru, booster nereverzuje, pro povolení reverzního režimu je třeba propojku vyjmout.

 K zabránění případné ztráty propojky je vhodné ji umístit pouze na jeden pól konektoru.

Zapojení:



  Technické údaje:

Vstupní signál:                                     DCC - NMRA kompatibilní
Vstupní napětí:                                     12-18V AC (střídavé)
Výstupní napětí:                                   15V
Proudová zatížitelnost:                        max 4A ( v závislosti na
                                                              použitém napájení )
